Hoe wordt vloerverwarming aangesloten? Stappenplan en uitleg

Het hart van de opstelling: de vloerverwarmingsverdeler

Alles begint bij één centraal onderdeel: de vloerverwarmingsverdeler. Dit stukje techniek regelt de verdeling van het warme water en zorgt ervoor dat elke kamer op de juiste temperatuur komt.

Wat doet een verdeler precies?

De vloerverwarmingsverdeler verdeelt het warme water gelijkmatig door uw huis. Zo wordt elke kamer altijd even warm.

Koud retourwater uit de vloer en heet aanvoerwater komen hier samen bij een mengventiel. Dit ventiel mengt beide temperaturen tot de juiste aanvoertemperatuur, meestal tussen 35 en 45 °C. Dit voorkomt dat uw vloer te heet wordt of beschadigt.

In deze verdeler zit vaak een ingebouwde circulatiepomp met een opvoerhoogte van 3 tot 6 meter. Deze waarde bepaalt hoe ver de pomp het water door de leidingen kan duwen. Dit is erg handig wanneer bepaalde kamers anders koud blijven aanvoelen. Denk bijvoorbeeld aan een noordkamer die verder van de ketel af ligt: zonder voldoende opvoerhoogte zou het water daar te traag stromen om de kamer goed op te warmen.

Aanvoer en retour: hoe stroomt het water?

De aanvoerleiding brengt het hete water via PE-Xa-buizen van meestal 16 of 20 mm naar de vloer. Deze buisdiameter bepaalt hoeveel water per uur doorstroomt en dus hoe snel uw vloer opwarmt.

De retourleiding voert het afgekoelde water vervolgens weer netjes af. Bij deze leidingen is een flowmeter met afregelventiel vaak erg handig. Hiermee stelt u per kring een debiet in, bijvoorbeeld 0,3 tot 0,5 m³ per uur. Dit is ideaal om elke kamer evenveel warmte te geven, ook als de ene kring langer is dan de andere.

U gebruikt hiervoor de volgende onderdelen:

• Aanvoerleiding: brengt het warme water de koude vloer in.

• Retourleiding: voert het afgekoelde water weer netjes af.

• Flowmeter: meet de precieze waterstroom voor een zuinige werking.

Vloerverwarming aansluiten op de warmtebron

De verdeler heeft altijd een warmtebron nodig om het water op te warmen. Hieronder ziet u hoe u vloerverwarming aansluit op de 3 meest gebruikte bronnen.

Aansluiten op een warmtepomp

Een warmtepomp is voor veel woningen een slimme keuze. U bespaart hiermee vaak duur gas op uw maandelijkse rekening. Dit heet Lage Temperatuur Verwarming, of kortweg LTV, met een aanvoertemperatuur van ongeveer 35 tot 45 °C tegenover 70 tot 80 °C bij een cv-ketel. Dit betekent dat het verwarmingswater minder heet hoeft te zijn. Hierdoor daalt uw energierekening aan het eind van de maand, omdat de warmtepomp minder hard hoeft te werken om dezelfde vloerverwarming warm te houden.

Kiest u voor deze milieuvriendelijke opstelling? Dan hebt u een goede circulatiepomp nodig, afgestemd op het lagere temperatuurverschil tussen de aanvoer en de retour. Deze pomp verplaatst het water met precies de juiste snelheid, ook bij deze lagere temperatuur. Dit is ideaal wanneer u een bestaande woning verduurzaamt zonder de vloerverwarming zelf te vervangen.

Aansluiten op een bestaande cv-ketel

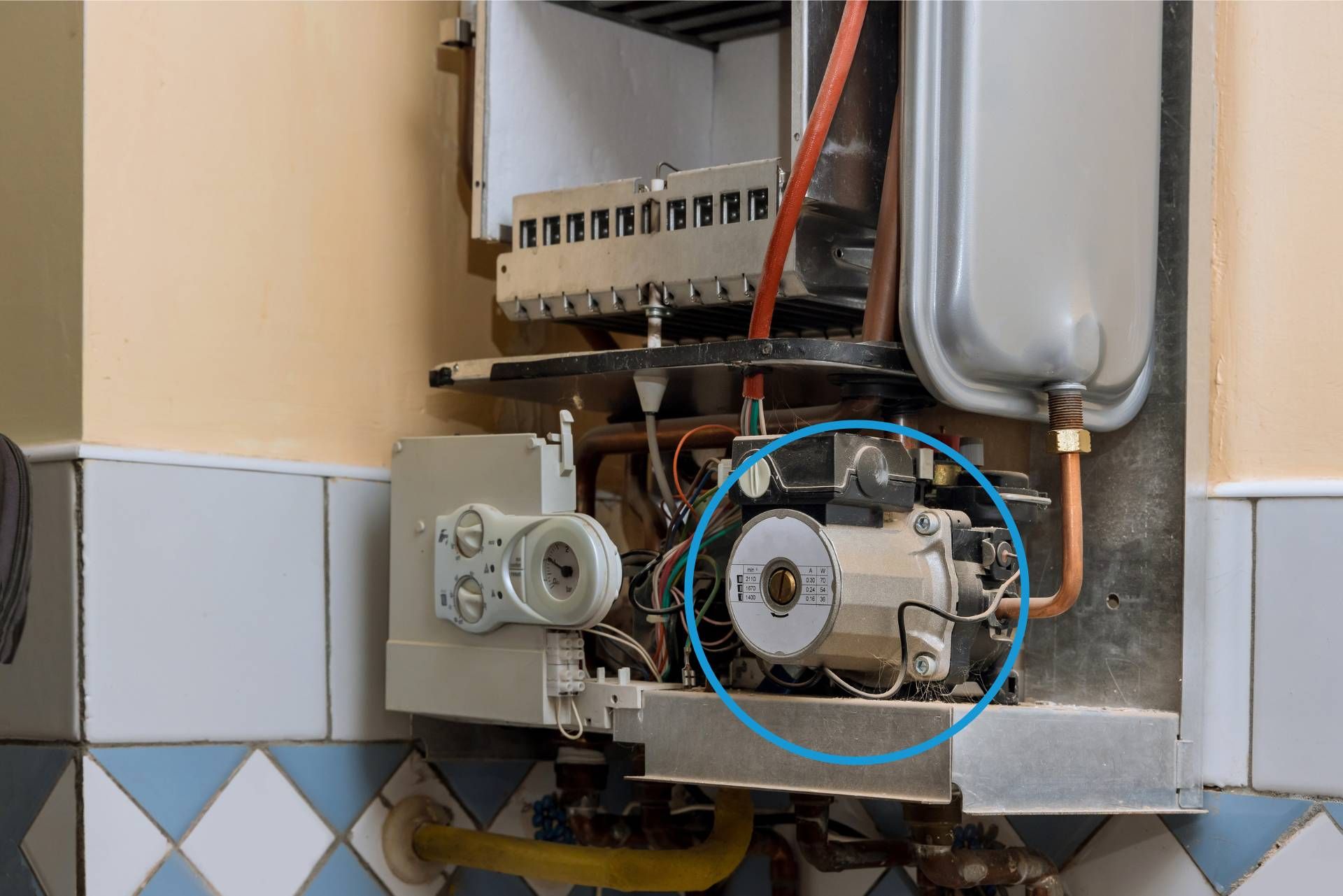

U kunt de verwarming ook veilig op uw cv-ketel aansluiten. Hierbij gebruikt u altijd een slimme pompschakelaar in de opstelling. Deze schakelaar zet de pomp alleen aan wanneer het echt nodig is.

Dit voorkomt dat u onnodig veel stroom en geld verbruikt. Uw cv-ketel levert vaak water van 70 tot 80 °C, wat veel te heet is voor vloerverwarming. Een driewegklep of mengventiel in de verdeler mengt dit hete water met koud retourwater tot de gewenste temperatuur van 35 tot 45 °C.

Dit is erg handig bij oudere woningen met een bestaande opstelling, zoals een huis waar al radiatoren op hoge temperatuur hangen en u de vloerverwarming er simpelweg naast wilt aansluiten.

Elektrische vloerverwarming aansluiten

Elektrische vloerverwarming sluit u rechtstreeks op het stroomnet aan via een verwarmingsmat met een vermogen van ongeveer 100 tot 150 watt per m².

Een grote cv-ketel is hierbij niet nodig. Dit bespaart u ruimte in huis. U legt de matten direct onder uw nieuwe vloer en sluit ze aan op een eigen groep met aardlekbeveiliging.

Vervolgens verbindt u deze matten veilig met de muurthermostaat, die vaak een vloersensor gebruikt om de temperatuur nauwkeurig te regelen.

Dit is een handige oplossing voor een kleine badkamer, waar geen ruimte is voor extra leidingen. U hoeft namelijk nergens waterleidingen te leggen.

Thermostaat aansluiten en instellen

Om de warmte te regelen, sluit u de juiste thermostaat aan op een NTC-vloersensor. Deze sensor meet de vloertemperatuur en stuurt die door naar de thermostaat. Hiermee stelt u de gewenste temperatuur eenvoudig zelf in, meestal tussen 20 en 24 °C. Dit zorgt voor veel comfort in heel uw huis.

U kunt kiezen voor zoneregeling met een elektrische zoneklep op elke kring van de verdeler. Hiermee bedient u de warmte in elke kamer apart. Dit is ideaal wanneer u de slaapkamer liever koel wilt houden dan de woonkamer.

Er zijn twee bekende keuzes voor uw woning:

• Bedrade thermostaat: zorgt voor een betrouwbare en consistente verbinding.

• Draadloze thermostaat: is makkelijk overal in huis te plaatsen.

Sluiten meerdere zonekleppen gelijktijdig, dan stijgt de druk in de leiding. Een bypassventiel vangt dit drukverschil op en de waterdruk in de leiding blijft altijd goed. Dit voorkomt vervelende en dure schade aan uw waterleiding en uw vloer.

Vloerverwarming aansluiten in 6 stappen

Wilt u alles zelf aansluiten? Volg dan deze volgorde, zo mist u geen stap.

1. Sluit het systeem af: draai eerst de hoofdkraan van de water- of cv-opstelling dicht en laat de druk zakken tot 0 bar. Zo voorkomt u dat er tijdens het werk water wegloopt.

2. Monteer de verdeler: hang de vloerverwarmingsverdeler waterpas op een vaste, goed bereikbare plek, bijvoorbeeld in een technische kast. Houd rekening met minstens 10 cm ruimte rond de klemkoppelingen voor eventueel later onderhoud.

3. Sluit de vloerbuizen aan: koppel elke aanvoer- en retourleiding via een klemkoppeling op de juiste poort van de verdeler. Draai de koppeling aan met het aandraaimoment uit de handleiding, meestal rond de 15 Nm, en label de buizen per kamer.

4. Verbind de verdeler met de warmtebron: koppel de verdeler aan uw cv-ketel of warmtepomp met een pompschakelaar of circulatiepomp ertussen. Gebruik hierbij dezelfde buisdiameter als bij de rest van de opstelling om drukverlies te voorkomen.

5. Sluit de thermostaat aan: bevestig de bedrade of draadloze thermostaat, koppel de vloersensor en verbind deze met de juiste zone op de verdeler.

6. Vul en ontlucht de opstelling: open de hoofdkraan weer, vul de leidingen met water tot de bedrijfsdruk van 1 tot 1,5 bar en ontlucht elke kring met een ontluchtingssleutel tot er geen luchtbellen meer ontstaan.

Test de opstelling daarna op druk: houd de druk 30 minuten op ongeveer 3 bar en controleer of deze niet daalt.

Blijft een kamer na het ontluchten koud aanvoelen? Dan zit er waarschijnlijk nog lucht in die kring of staat het afregelventiel te dicht.

Zelf aansluiten of overlaten aan een vakman?

U kunt de verwarming prima zelf aansluiten als u handig bent. Let hierbij altijd op de juiste waterdruk. Zo voorkomt u snel vervelende lekkages in uw nieuwe leiding. Gebruik een ontluchtingssleutel tijdens het ontluchten van de hele opstelling. Hierdoor verdwijnen storende luchtbellen uit de lange buizen. Dit zorgt voor een stille en rustige werking in huis.

Twijfelt u toch, bijvoorbeeld omdat uw woning een ingewikkelde leidingloop heeft? Dan is het inschakelen van een installateur een veilige keuze. Hebt u de juiste onderdelen nog nodig voor uw klus?

Bij Waterpomp.be vindt u altijd betrouwbare circulatiepompen en handige aansluitstukken.

Klaar voor een warme en comfortabele vloer

Nu weet u precies hoe deze verwarming technisch werkt. Van de verdeler tot de thermostaat is elke stap even belangrijk. Zo zorgt u altijd veilig voor een heerlijk warme vloer.

Hebt u nog vragen over het correct en veilig aansluiten? Twijfelt u over de juiste circulatiepomp voor uw opstelling? Bel of mail ons dan gerust voor een eerlijk advies. We helpen u graag snel en goed op weg.
